انواع دستگاه های دی وی آر

۲۱ مرداد ۱۴۰۰ ۳۱۰۰

وظیفه دستگاه DVR در سیستم دوربین مداربسته چیست؟

شاید تا به حال نام دستگاه های دی وی آر را شنیده باشید. DVR در حقیقت مخفف کلمه Digital Video Recorder (به معنای ضبط ویدئو دیجیتال) است. این دستگاه وظیفه دریافت تصاویر ارسال شده از دوربین آنالوگ و یا HD دریافتی و تبدیل آن به داده های دیجیتال و ذخیره تصاویر دیجیتال بر روی حافظه را برعهده دارد. رایج ترین حافظه مورد استفاده در دستگاه های دی وی آر برای ثبت و نگهداری از تصاویر دوربین های مداربسته، هارد دیسک های معمولی می باشد. این دستگاه ضبط با توجه به حجم داده های دریافتی از دوربین مداربسته و تعداد کانال، می تواند از یک یا چند هارد دیسک پشتیبانی کند. دستگاه های دی وی آر دارای انواع مختلفی بوده و هر کدام از آن ها دارای ویژگی ها و قابلیت های مختلفی می باشند.

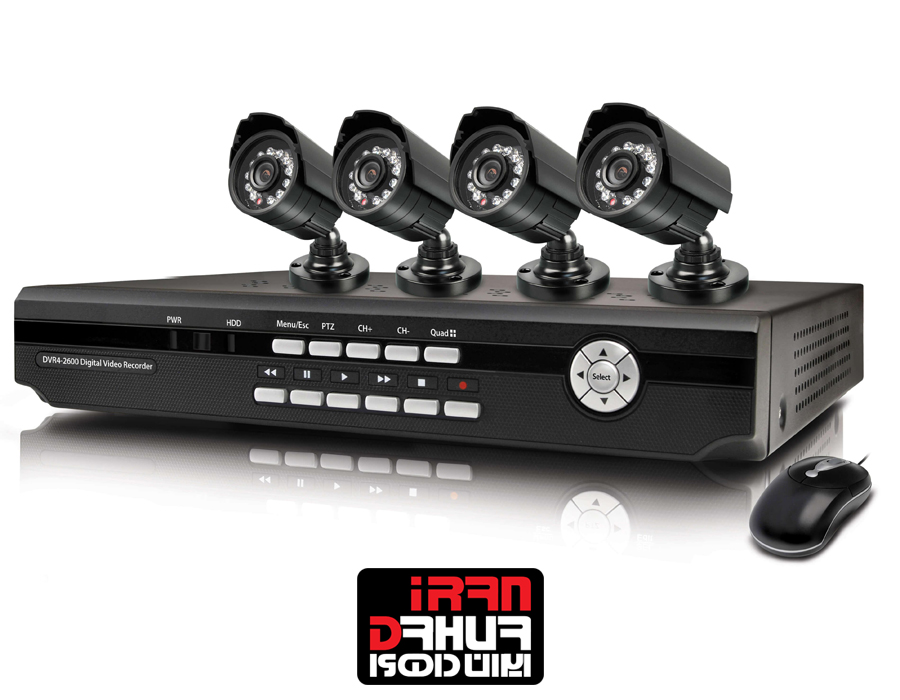

دستگاه های دی وی آر

دستگاه های دی وی آر به صورت کلی به دو دسته تقسیم می شوند:

PC based

این مدل به نوعی یک کارت ضبط و پخش تحت سیستم عامل به حساب می آید که روی کامپیوتر نصب می شود. این کارت پس از نصب امکان ضبط و تصاویر را بر روی هارد دیسک برای شما فراهم می کند. میزان قابلیت های این کارت ها نسبت به مدل مستقل ( Standalone )  بسیار پایین تر است و فقط قابلیت های ضبط و پخش را بر عهده داشته و قابلیتهایی نظیر آلارم و شناسایی افراد را ندارد. سرعت ضبط و پخش تصویر پایینی دارند.

Standalone

این مدل عملکرد مستقلی داشته و برای راه اندازی به کاکپیوتر نیاز ندارد. این مدل دستگاه های مرکزی شامل برد الکترونیکی ، ورودی و خروجی جهت اتصال به هارد داخلی و خارجی ، پورتهای usb و شبکه می باشند. در مدل های پیشرفته دارای امکانات خاصی جهت مدیریت هارد دیسک می باشند.

نسل جدید دستگاه های DVR

شرکت داهوا به دلیل گسترش روز به روز دوربینهای مداربسته نوع دیجیتال اقدام به تولید دستگاه هایی نموده است که دو مدل دوربین آنالوگ و دیجیتال را پشتیبانی نماید. در کد بندی داهوا به این دستگاه ها به اصطلاح XVR گفته می شود. در زمان نگارش این مقاله با جستجو در سایت داهوا مدل DVR وجود ندارد و فقط مدل های XVR وجود دارد.

ویژگی ها و قابلیت های دستگاه های DVR و XVR با کیفیت

دستگاه های دی وی آر خوب با کیفیت دارای ویژگی ها و قابلیت هایی مانند: ضبط و نمایش چند تصویر به صورت هم زمان، تشخیص حرکت، آلارم، ضبط صدا و ... است که باید در زمان خرید به آن ها توجه داشته باشید. توجه داشته باشید که این قابلیت ها برای تامین امنیت و نیاز مشتری، باید مواردی را پشتیبانی کنند. این موارد به شرح زیر می باشد:

  • امکان دسترسی سریع و راحت به تصاویر دوربین مداربسته با توجه به زمان و تاریخ ضبط وجود داشته باشد.
  • این دستگاه ها حتما باید دارای کیفیتی مناسب و مطلوب (حداقل کیفیت D1) برای رزولوشن تصاویر ضبط شده را داشته باشند.
  • دارا بودن قابلیت تشخیص حرکت یا همان Motion Detection برای ضبط تصاویر از اهمیت زیادی برخوردار است.
  • امکان اتصال دستگاه به شبکه اینترنت برای مشاهده تصاویر ضبط شده به صورت زنده و از راه دور وجود داشته باشد.
  • حداقل قابلیت پشتیبانی از هارد دیسک هایی با ظرفیت یک گیگ و بالا تر را برای ضبط تصاویر داشته باشد.
  • کیفیت تصاویر ضبط شده بعد از تهیه نسخه بکاپ یا همان کپی کاهش پیدا نکند.

دستگاه های دی وی آر

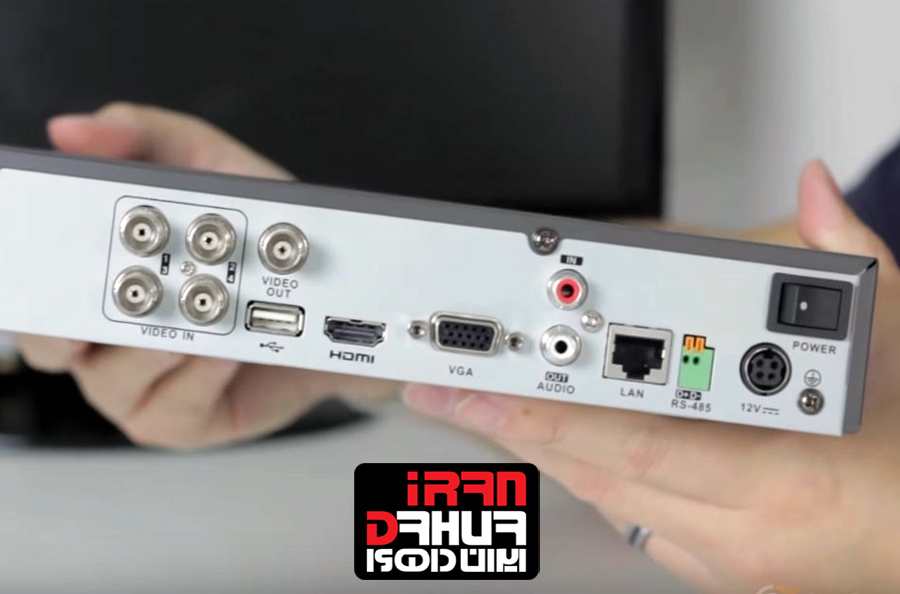

قابلیت‌ های ارتباطی دستگاه XVR با سایر دستگاه ها

به صورت کلی در پنل پشت تمام دستگاه های دی وی آر با توجه به تعداد کانال های ورودی دستگاه، فیش کانکتور های BNC قرار گرفته است. البته در همان پنل، ورودی های صوتی نیز با توجه به تعداد فیش کانکتور های BNC قابل مشاهده هستند که از آن ها برای اتصال میکروفن استفاده می شود. پس از اتصال میکرون به ورودی صوتی، دستگاه دی وی آر قادر به ضبط صدا و تصویر در کنار هم می باشد.
معمولا علاوه بر پورت های قید شده، چندین پورت ورودی و خروجی بسته به مدل دی وی آر وجود دارد. این پورت ها به شرح زیر می باشند:

  • پورت LAN یا همان شبکه: از این پورت برای اتصال دستگاه به شبکه داخلی و یا سوئیچ شبکه برای برقراری ارتباط با اینترنت و انتقال تصاویر به کامپیوتر و یا تلفن همراه استفاده می شود.
  • پورت USB: از طریق این پورت امکان اتصال کیبورد، موس و یا فلش مموری برای تهیه نسخه پشتیبان از ویدئو ها فراهم می شود.
  • پورت HDMI: این پورت برای اتصال دستگاه به تلویزیون و مانیتور طراحی شده و در دستگاه های جدید تصویر به همراه صدا با کابل HDMI انتقال پیدا می کند.
  • پورت RGB: این پورت مخصوص اتصال مانیتور از طریق فیش VGA می باشد.
  • پورت ورودی و خروجی: در صورت تمایل از این پورت می توان برای اتصال آژیر (Alarm) استفاده کرد.
  • پورت A-V: از این پورت برای اتصال صدا به وسیله فیش AV استفاده می شود.

نکته: دقت داشته باشید که تعداد و نوع فیش کانکتور ها بسته به نوع و مدل دستگاه دی وی آر می تواند متفاوت باشد.

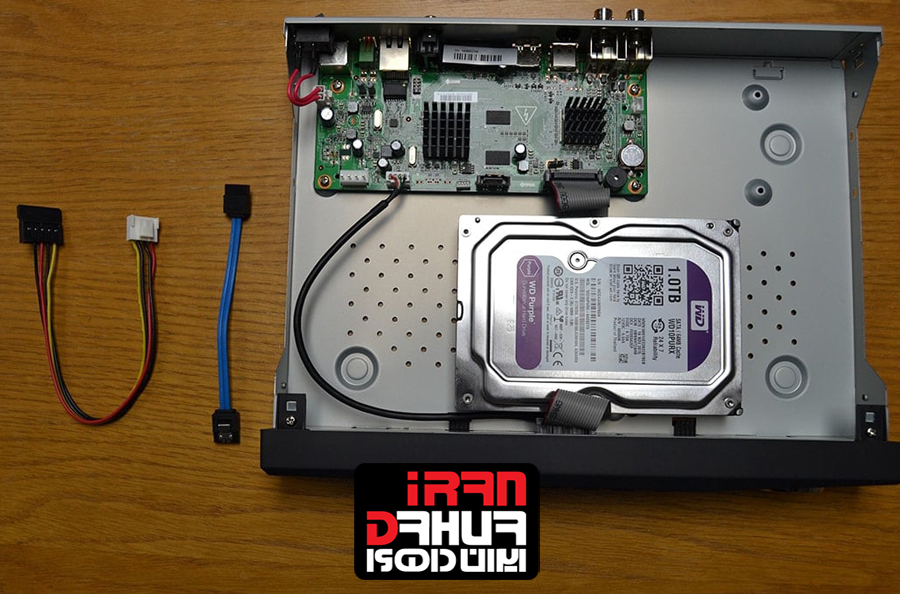

Hard drive DVR

فضای ذخیره سازی

معمولا همه دستگاه های ضبط جدید از هارد دیسک های SATA تا ظرفیت 6 ترابایت را پشتیبانی می کنند. به این ترتیب می توانید به راحتی یک هارد دیسک مطابق با نیاز خود انتخاب کرده و روی دی وی آر نصب کنید. پس از نصب هارد دیسک بر روی دستگاه، تصاویر دریافت شده از دوربین های مداربسته روی آن ذخیره می شود.
نکته: توجه داشته باشید که به صورت استاندارد، رقم دوم معرف تعداد هارد هایی که توسط دستگاه پشتیبانی می شود. به عنوان نمونه DVR4108 تعداد 1 عدد هارد دیسک و DVR4216 تعداد 2 عدد هارد دیسک را پشتیبانی می نماید.

تقسیم بندی دستگاه های DVR و XVR بر اساس کانال ورودی تصویر

همانطور که می دانید، دستگاه های دی وی آر به صورت کلی بر اساس موارد مختلفی دسته بندی می شوند. رایج ترین حالت دسته بندی این دستگاه ها بر اساس کانال های ورودی دوربین مداربسته است. طبقه بندی تعداد کانال های ورودی استاندارد دوربین مداربسته به شرح زیر می باشد:

  • دی وی ار DVR 04CH کانال: (دارای 4 کانال ورودی دوربین مداربسته)
  • دی وی ار DVR 08CH کانال: (دارای 8 کانال ورودی دوربین مداربسته)
  • دی وی ار DVR 16CH کانال: (دارای 16 کانال ورودی دوربین مداربسته)
  • دی وی ار DVR 32CH کانال: (دارای 32 کانال ورودی دوربین مداربسته)
  • دی وی ار DVR 64CH کانال: (دارای 64 کانال ورودی دوربین مداربسته)

نکته: دقت داشته باشید که کیفیت تصاویر ضبط شده در این دستگاه ها با رزولوشن های CIF، 2 CIF، D1، 960H، 720P، 1080P (به ترتیب از پایین ترین به بالا ترین کیفیت) می باشد.


 DVR

کاربرد دستگاه DVR و XVR :

مهم ترین کاربرد های دستگاه دی وی آر به شرح زیر می باشند:

  • مشاهده تصاویر دوربین های مداربسته به صورت یکپارچه:

با اتصال دستگاه دی وی آر به نمایشگر امکان نمایش تصویر همه دوربین ها به صورت یکپارچه در یک صفحه فراهم می شود.

  • کنترل دوربین های گردان:

به وسیله پورت RS485 موجود بر روی دستگاه های دی وی آر، امکان کنترل دوربین های زوم و یا دوربین های گردان فراهم می شود.

  • ضبط تصاویر دوربین های مداربسته:

با اتصال هارد دیسک به دستگاه های دی وی آر می توانید تصاویر دوربین مداربسته را ضبط و کنترل کنید.

  • امکان اتصال به شبکه یا انتقال تصویر:

در دستگاه های دی وی آر با استفاده از پورت LAN، امکان انتقال تصاویر دوربین های مداربسته به شبکه کامپیوتری و یا مشاهده آن ها از طریق اینترنت فراهم می شود.

  • ضبط و تنظیم تصاویر:

با استفاده از دستگاه های DVR می توانید نور و رنگ، نوع و زمان بندی تصاویر را به طور دلخواه خود تنظیم کنید.

موارد و نکات مهمی که باید در زمان انتخاب دستگاه دی وی آر در نظر داشته باشید!

  • نوع نمایش تصاویر در آن
  • تعداد کانال های ورودی
  • بیشترین تعداد فریم
  • قابلیت مشاهده و تنظیم از راه دور
  • مدت زمان ضبط تصویر دوربین مداربسته
  • قابلیت تشخیص حرکت (Motion Detection)
  • فرمت فایل های ضبط شده روی هارد دیسک
